Yer tipi kazan ve kaskad sistemlerin bulunduğu kazan dairelerinde bacanın nasıl hesaplandığını, hangi baca tipinin nerede seçildiğini ve teklif için hangi bilgilerin gerektiğini anlatıyoruz.
Kazan dairesi bacası, binanın ısıtma kazanlarının atık gazını kazan dairesinden çatı seviyesinin üstüne taşıyan bacadır. Doğru kazan dairesi bacası kazanların gücüne ve sayısına göre TS EN 13384 ile hesaplanır, iç cidarı 316L paslanmaz çeliktir, dış ortamdaki hattı yalıtımlıdır ve drenaj ile temizleme kabıyla kurulur. Yer tipi kazanlarda tek kazan için, duvar tipi kazanlarda çoğunlukla kaskad sistem için tasarlanır.
Kısaca: Kazan dairesi bacasının ölçüsü tablodan değil, kazanların marka, model ve gücüyle yapılan hesaptan çıkar. Bacanın tipini güzergâh belirler: bina içi şaftta tek cidar, dış cephede çift cidarlı izoleli, binaya dayanamayan yerde serbest duran baca. Kazanların klape durumu montajdan önce kontrol edilir.
| Kazan düzeni | Baca | Hesap |
|---|---|---|
| Tek yer tipi kazan | Kazana ayrı baca | TS EN 13384-1 |
| Birden fazla yer tipi kazan | Her kazana ayrı baca ya da hesapla ortak baca | TS EN 13384-1 ya da -2 |

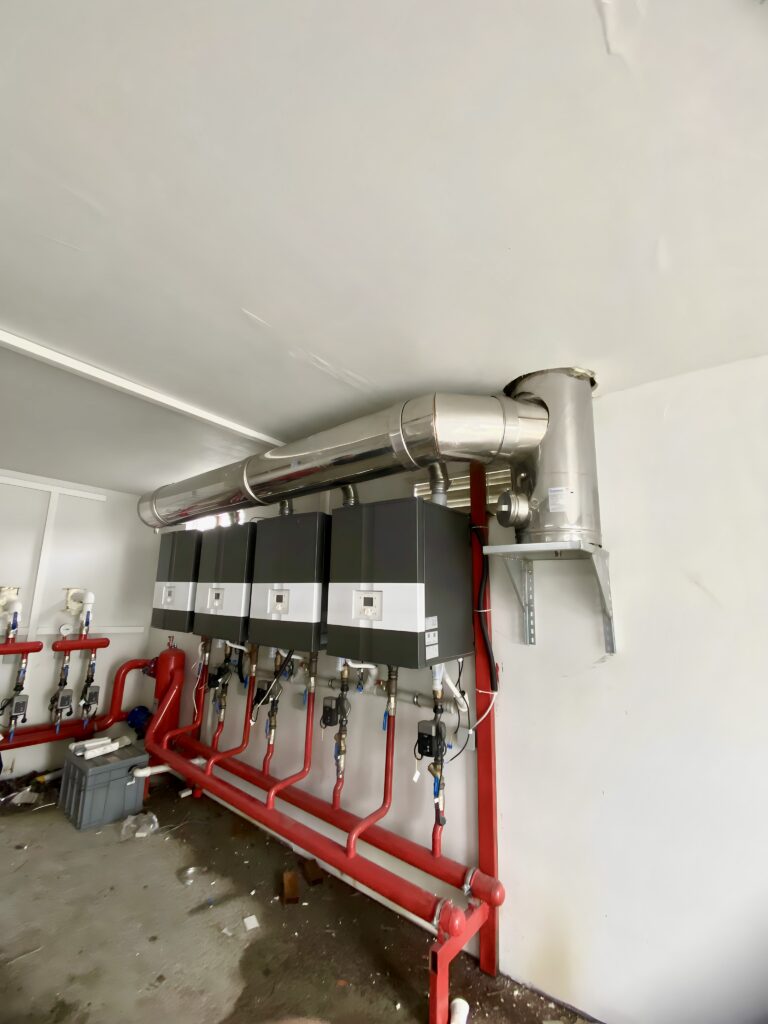

| Duvar tipi kazanlar (kaskad) | Kolektör ve ortak baca; en fazla 9 cihaz | TS EN 13384-2 |
Kaskad sistemlerin hesabı ve kolektör tasarımı için: kaskad baca hesabı ve kolektör tasarımı.
Çap; kazanların gücüne ve atık gaz değerlerine, bacanın dikey uzunluğuna, kazandan bacaya kadar olan yatay bağlantıya, dirsek sayısına ve montaj yerine göre TS EN 13384 ile hesaplanır. Kazanın baca bağlantı ağzı yalnız başlangıç ölçüsüdür; bacanın tamamının çapı hesapla bulunur.
Palmiye Baca Sistemleri çapı gaz dağıtım şirketlerinin onayladığı KESA-ALADIN programıyla hesaplar ve TS EN 13384'e göre hesap raporu verir. Çekiş hesabı üretimden önce yapılır. Ayrıntı: baca çapı nasıl belirlenir?
Palmiye Baca Sistemleri'nin tek ve çift cidarlı bacaları negatif ve pozitif basınç sınıfında, flanşlı bacası H1, serbest duran bacası H0 sınıfında GAZMER'de kayıtlıdır.
Doğalgaz atık gazı geçen hatlarda iç cidar her zaman AISI 316L paslanmaz çeliktir; dış cidar 430 paslanmazdır. Sac kalınlığı çapa göre seçilir; Palmiye Baca Sistemleri iç ve dış cidarda 0,4 mm'den 30 mm'ye kadar sac kullanır. Çap aralığı Ø100–Ø2000 mm'dir. Malzeme seçimi için: bacada 304 mü, 316L mi?
Servo motorlu baca klapesi enerji verildiğinde açılır, enerji kesildiğinde kapanır; brülör çalışınca açılır, durunca kapanır. Kaskad baca sistemlerinde servo motorlu klapeler kazan üreticileri tarafından önerilir. Montajdan önce cihazların klape durumu mutlaka kontrol edilmelidir. Ayrıntı: motorlu ve manuel klape.
Evet. Drenaj ve temizleme kabı yalnız yoğuşmalı cihazlarda değil, bütün belgeli bacalarda istenir. Yoğuşma suyu drenajla dışarı alınır; yatay hatların eğimi su akışına göre hesaplanır ve terazi ile kurulur. Su sorunları için: bacadan neden su gelir?
Bilgileri teklif sihirbazından gönderebilirsiniz; Palmiye Baca Sistemleri aynı gün teklif hazırlar.
Tek bir ölçü yoktur. Çap kazanların gücüne, sayısına, bacanın yüksekliğine, yatay hattına ve dirseklere göre TS EN 13384 ile hesaplanır.
Bina içindeki şafttan geçen hatta tek cidar, dış cephede ve yoğuşma riski olan hatta çift cidarlı izoleli baca kullanılır.
Hesapla tasarlanmış kaskad ya da ortak baca sistemiyle bağlanabilir. Hesap TS EN 13384-2'ye göre yapılır; bir kaskad bacaya en fazla 9 cihaz bağlanabilir.
Yeni kazanın gücü, atık gaz değerleri ya da bağlantı ölçüsü farklıysa baca uyarlanmalıdır. Mevcut bacanın uygunluğu hesapla kontrol edilmelidir.
Palmiye Baca Sistemleri'nin ürettiği ve monte ettiği bacalarda uygunluk raporu ve sızdırmazlık testi ücretsizdir; montaj ve testten sonra 1–2 gün içinde teslim edilir.
