Kaskad Baca Hesabı ve Kolektör Tasarımı: Neler Gerekir?

Kaskad baca hesabı, birden fazla kazanın aynı bacaya bağlandığı sistemde hem ana bacanın hem de kazanları ana bacaya bağlayan kolektörün çapının TS EN 13384-2 standardındaki yöntemle belirlenmesidir. Hesap, bacaya bağlı bütün kazanları birlikte değerlendirir. Kazan sayısı, her kazanın gücü, kolektörün uzunluğu, bacanın yüksekliği ve montaj yeri sonucu değiştirir.

Kaskad baca sistemi nedir?

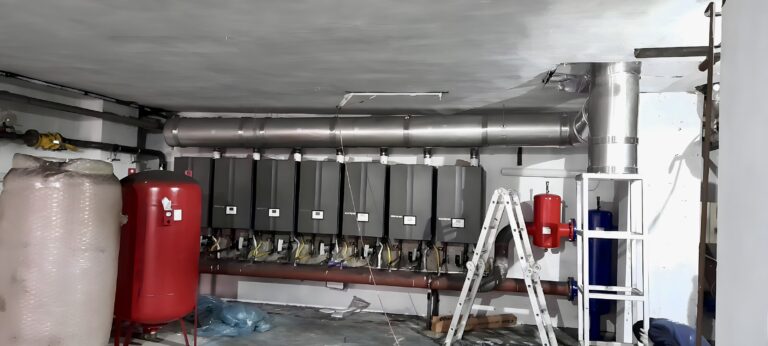

Kaskad baca sistemi, birden fazla duvar tipi yoğuşmalı kazanın sıra hâlinde bağlanarak atık gazlarını ortak bir bacayla dışarı attığı sistemdir. Kazanların baca çıkışları önce yatay bir ortak hatta, yani kolektöre bağlanır; kolektör gazı dikey ana bacaya taşır.

Bu düzen apartman, site, otel, okul ve iş yeri gibi yüksek ısı ihtiyacı olan yapılarda tek büyük kazan yerine birkaç küçük kazan kullanmayı sağlar. Bir kaskad bacaya en fazla 9 cihaz bağlanabilir. Kapsam ve ölçüler: kaskad baca sistemleri.

Kaskad baca hesabı hangi standarda göre yapılır?

Bacaların ısı ve akış hesabı TS EN 13384 standardına göre yapılır. Standardın iki bölümü vardır:

Kaskad bacanın tek kazanlı bacadan farkı, aynı hatta birden fazla cihazın gazının birleşmesidir. Bu yüzden hesap, kazanları tek tek değil, kolektör ve ana bacayla birlikte bir sistem olarak ele alır. Tek cihazlı bacada çapın nasıl belirlendiği için: baca çapı nasıl belirlenir?

Kaskad baca hesabı için hangi bilgiler gerekir?

1. Kazan bilgileri: Her kazanın marka, model ve gücü. Hesap, kazan kataloğundaki atık gaz değerlerini kullanır.
2. Kazan sayısı: Kolektör 2'li ile 9'lu arasında, kazan sayısına göre üretilir.
3. Kazan baca bağlantı çapı: Kazan çıkışındaki ağız ölçüsü.
4. Kolektör uzunluğu: İlk kazandan ana bacaya kadar olan yatay hat ve bu hattaki dirsekler.
5. Ana bacanın dikey uzunluğu: Kolektör bağlantısından baca ağzına kadar olan yükseklik.
6. Montaj yeri: Kazan dairesi, şaft içi, bina dışı ya da serbest duran. Dış ortamdaki hat daha çok soğur.
7. Klape durumu: Kazanların kendi klapesi olup olmadığı. Bu bilgi montajdan önce kontrol edilir.

Kolektör nedir, nasıl tasarlanır?

Kolektör, kazanların baca çıkışlarını toplayıp ana bacaya taşıyan yatay ortak hattır. Tasarımda şunlara bakılır:

• Çap: Kolektörün çapı ana baca gibi hesapla belirlenir. Ana bacayı hesaplayıp kolektörü göz kararı seçmek sık yapılan bir hatadır.
• Eğim: Yoğuşmalı kazanlar çalışırken yoğun su buharı üretir. Kolektörün eğimi su akışına göre hesaplanır ve montajda terazi ile kurulur.
• Drenaj ve temizleme kabı: Belgeli bacalarda drenaj ve temizleme kabı istenir.
• Birleşimler: Palmiye Baca Sistemleri bacaları sac vidasıyla delmez; birleşimleri alüminyum bantla sararak yapar. Delinen yer kaçak noktası olabilir.
• Kazan bağlantıları: Her kazan kolektöre kendi bağlantı parçasıyla bağlanır; bağlantı çapı kazanın çıkış ölçüsüne göre üretilir.

Kaskad sistemde klape neden önemli?

Kaskad sistemde bütün kazanlar aynı anda çalışmayabilir. Ortak hatta, çalışan kazanın gazının çalışmayan kazana geri akmaması gerekir. Bu yüzden kaskad baca sistemlerinde kazan üreticilerinin önerdiği servo motorlu klapeler kullanılır.

Servo motorlu klape enerji verildiğinde açılır, enerji kesildiğinde kapanır; brülör çalışınca açılır, durunca kapanır. Montajdan önce cihazların klape durumu mutlaka kontrol edilmelidir; gerekirse servo motorlu klape eklenir. Geri basma belirtileri için: baca neden çekmez, neden geri basar?

Kaskad bacada malzeme ve yalıtım nasıl seçilir?

Yoğuşmalı kazanların atık gazı ve yoğuşma suyu nedeniyle iç cidarda 316L kullanılır. Ayrıntı: bacada 304 mü, 316L mi? Dış cephedeki ana bacada gaz soğuyup çekiş zayıflayabileceği için çift cidar ve yalıtım öne çıkar: tek cidarlı ve çift cidarlı baca farkı.

Kaskad bacada sık yapılan hatalar nelerdir?

• Kazan güçlerini toplayıp tek kazan tablosundan çap seçmek
• Ana bacayı hesaplayıp kolektörü hesaba katmamak
• Kolektörü eğimsiz ya da terazisiz kurmak
• Kazanların klape durumunu montajdan önce kontrol etmemek
• Sonradan kazan ekleyip bacayı yeniden hesaplatmamak
• Birleşimleri vidayla delerek kaçak noktası oluşturmak

Kaskad baca hesabını kim yapar, rapor verilir mi?

Hesap TS EN 13384 yöntemini kullanan bir programla yapılır ve raporlanır. Gaz dağıtım şirketleri ve akredite kontrol firmaları bu hesaba bakar. Palmiye Baca Sistemleri baca çapını gaz dağıtım şirketlerinin onayladığı KESA-ALADIN programıyla hesaplar ve TS EN 13384'e göre hesap raporu verir. Çekiş hesabı üretime başlamadan önce yapılır; en uygun çap belirlendikten sonra imalata geçilir.

Palmiye'nin ürettiği ve monte ettiği bacalarda baca uygunluk raporu ve sızdırmazlık testi ücretsizdir. Süreç için: baca uygunluk raporu nedir, nasıl alınır?

Teklif için hangi bilgileri göndermelisiniz?

Çapı bilmiyorsanız sorun değil. Aşağıdakileri gönderin; hesabı biz yapalım, teklif aynı gün hazırlansın:

• Kazanların marka, model, gücü ve adedi
• Kazan dairesinin yeri ve kazanların dizilişi
• Kolektör uzunluğu, ana bacanın dikey uzunluğu ve dirsek sayısı
• Montaj yeri: kazan dairesi, şaft içi, bina dışı ya da serbest duran
• Mümkünse kazan dairesinin fotoğrafı ya da proje çizimi

Bilgileri teklif sihirbazından ya da WhatsApp'tan iletebilirsiniz.

Kaynaklar ve standartlar

• TS EN 13384-2: Bacalar, ısı ve akışkanlar dinamiği hesap yöntemleri, birden fazla cihazlı bacalar
• TS EN 13384-1: Bacalar, ısı ve akışkanlar dinamiği hesap yöntemleri, tek cihazlı bacalar
• TS EN 15287-1 ve TS EN 15287-2: bacaların tasarımı, montajı ve devreye alınması
